系統簡介

定量裝車系統是實現各種液體物品儲罐自動定量裝車、準確計量的的控制系統，包括成品油、液體化工品、食用油、乙醇等汽車、火車、輪船、飛機、專用桶的定量裝車、裝船、灌裝、裝桶控制。

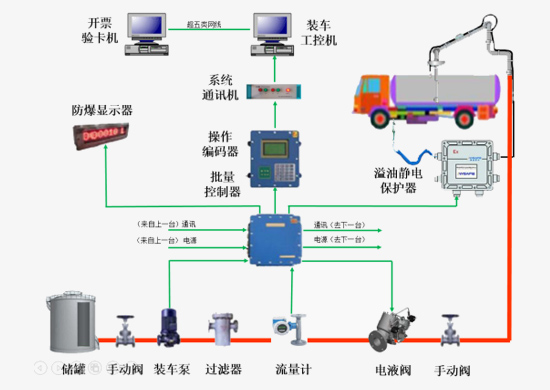

SZY定量裝車系統是以上德公司自主研發的SZY智能裝車儀為核心，由流量計、控制閥、機泵、靜電溢油保護器、上位機、鶴管及管理軟件、通訊線路等共同組成自動付油系統。

SZY定量裝車系統以IC卡為媒介，將裝車業務涉及的開票、發卡、司機身份識別、智能排隊、門禁系統、地磅稱重（有些單位以流量計計量）、自動付油、貨位防撞等業務整合成一個完整的流程，實現裝車過程自動化控制、流程化管理、高效化運作，降低勞動強度，提高生產效率。

SZY定量裝車系統根據裝載方式不同，分為汽車定量裝車系統、火車定量裝車系統。汽車或火車定量裝車系統的控制方式根據客戶需求來選擇，具體采用集散式還是集中式控制。

SZY智能裝車儀

SZY智能裝車儀：（也稱批量控制器，批控器）是上德公司自主研發的具有贏領水平的第三代定量裝車設備，適用于各種液態介質（成品油、原油、化工品、食用油、乙醇等）在火車、汽車、輪船、飛機、專用桶等設備的上裝、下裝批量裝車、裝船、灌裝、裝桶。

SZY智能裝車儀采用IC卡‘一卡通’方式，方便客戶操作。發油過程利用智能IC卡芯片或條形碼方式作為油庫自動提油的憑據，提高了油庫管理的安全水平。IC卡或條形碼的應用，對于油庫的管理更加方便，在系統結賬、油庫發卡、物流調度、二次配送等方面都有明顯的作用，方便企業的自動化管理，加強了自身信息的安全。

SZY智能裝車儀由智能操作編碼器、智能批量控制器兩部分組成。

智能裝車儀技術參數

01設備采用隔爆結構，用于油庫、加油站時，石油質量的換算采用國家新計量標準GB/T1885-1998；

02具有人工置溫和自動采溫兩種溫度補償方式，溫度量程可設置。

03具有聯網和單機兩種發油方式。

04采取集散和集中控制設計理念，配合計算機，可將油庫內的所有業務進行分類、統計、匯總、自動生成各種報表。

05漢字液晶顯示屏采用240×128點陣，能顯示8行，每行15個漢字。

06采用漢字對話菜單操作，與用戶界面友好，操作、控制簡便快捷。

07可外接大屏幕外顯（高亮度LED或液晶顯示），使用戶遠距離也能清晰觀察和監督到發油的全過程。

08具有斷電保護功能，斷電后仍可完整保留裝置的有效數據，并能完成發油過程中斷電時現場數據的處理與保存。

09流量脈沖信號輸入，頻率1-3000HZ，幅度≥3V，系統設備內提供+12V或+24V電源。

10具有RS-485 MODBUS通訊接口，可配接各種體積（質量）流量計。

11溫度模擬信號輸入，采用4-20mA電流型溫度變送器，溫度量程可任意設置，系統設備內提供+12V或+24V電源。

12提供電液閥控制輸出信號，+24VDC或220VAC，具有多段閥控，恒流控制等功能。

13提供電動閥控制輸出信號，4-20mA電流輸出。

14提供油泵控制，220VAC 2A。

15具有靜電接地、溢油保護、鶴管定位等輸入接口。

16單次最大發油量為9999999.9公斤（升），發油分辨率為 0.1公斤（升）。

17工作電壓 AC220V +15%～-30%、50Hz±1Hz，系統設備功耗 ≤100W。

18環境條件，工作溫度： -20℃～+50℃，相對濕度：45%～75%，大氣壓力：86kPa～106kPa。

實現效果

01產品質量穩定可靠，減少維護成本，三年質保。

02系統精度高，最高精度達0.05級 【0.2級，最高0.1級】。

03數據自動存儲，無論聯網方式還是單機方式，發油記錄準確無誤地通過通訊網絡傳輸到計算機。

04具有故障自診斷功能，能自動診斷設備故障，分析故障原因。

05采用標準化設計、選擇軍品級芯片，底層設備穩定。

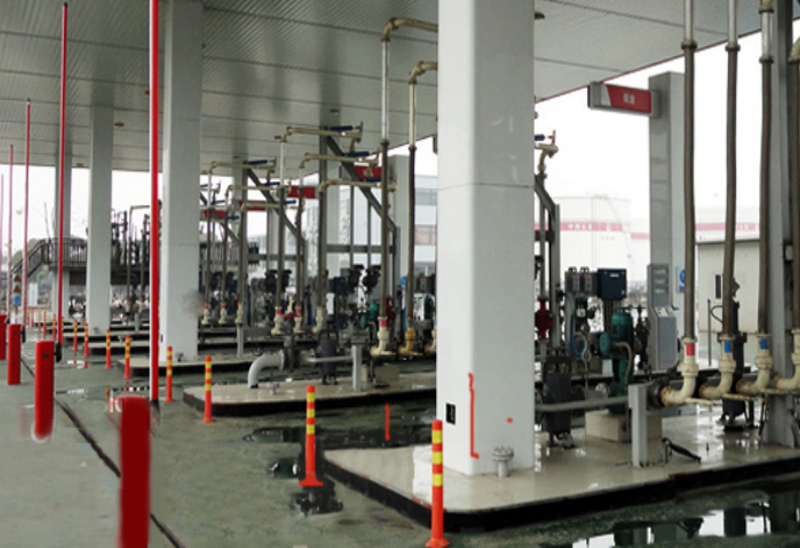

SZY100 集散式汽車定量裝車系統

SZY100 集散式定量裝車系統，是在每個發油臺上設置獨立的發油控制器和操作編碼器。發油管理軟件對每個發油臺的發油狀態可實時監控，大大降低系統宕機風險。

集散式定量裝車系統可用于單品種裝車，也適用于多油品調和（如乙醇汽油調和），支持單路、雙路發油，最多可擴展為四路發油控制。

SZY100支持刷卡、提單、工號等多種發油方式，操作靈活。程序通過權限識別，對用戶操作安全管理。可以采取體積、質量兩種發油方式，滿足不同用戶的需求。

SZY100 特點是利用IC卡‘一卡通’，集散式控制，適合中小型油庫控制。

SZY100裝車系統可用于汽車、火車、輪船、飛機、專用桶定量裝車、裝船、灌裝、裝桶等控制。

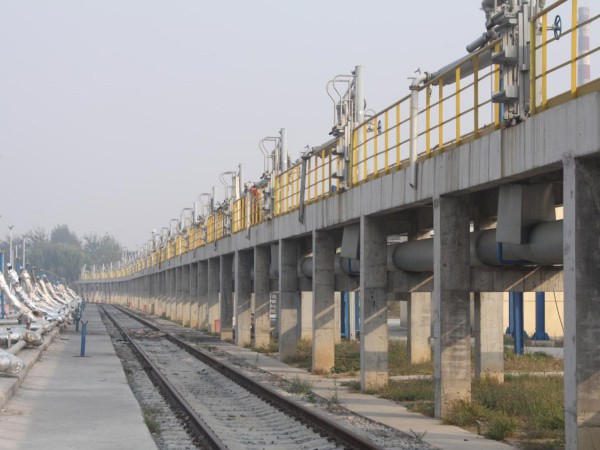

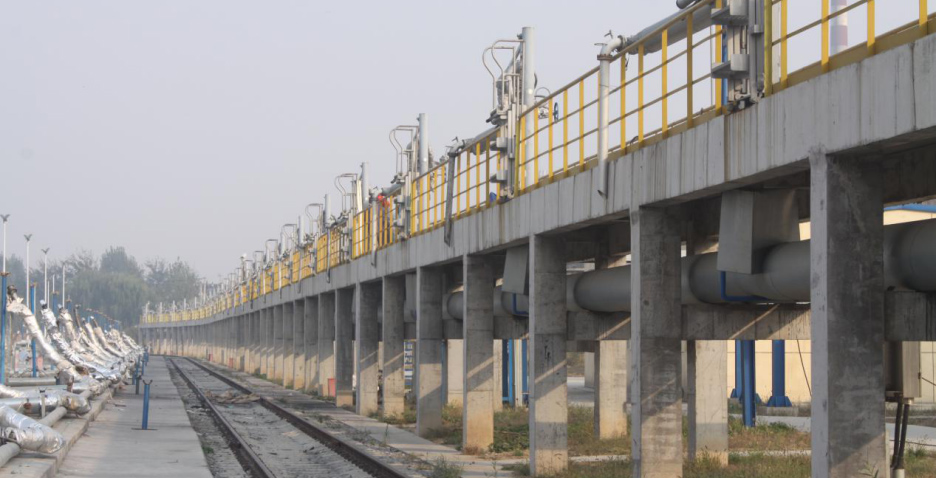

SZY300 集中式火車定量裝車系統

SZY300集中式定量裝車系統，適合大型油庫和對數據有集中處理要求的油庫。控制部分采用西門子S7-300、400大型PLC系統，工作穩定、擴展方便、安全可靠。

SZY300集中式定量裝車系統適用于大型石油公司、煉廠或化工企業裝車鶴位數量較多的場所，可以將裝車過程中各種數據統一采集上來，大大提高企業生產效率和管控能力。
